在外行人眼里，激光焊接機是很神奇的設備，它發出小小的一束光竟然蘊藏了這么大的能量。其實這主要在歸功于它的激光電源，這個看似簡單的部件就是激光焊接機能量的來源。下面，通發激光小編簡單分析這其中的秘密。

      激光電源在激光焊接機眾多部件中絕對是一個極其重要的角色，是激光束的“發源地”，如果把它看成激光焊接機的核心部分是一點不為過的。

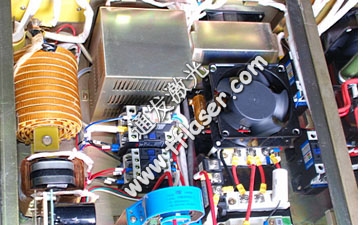

      激光電源系統包括硬件部門和軟件控制部門。以通發激光升壓調流電源(下圖)為例，硬件方面：主電路包括充電電路、蓄能網絡(luò )、放電電路、觸發及預燃電路、操控板。晶閘管SKM500GA

     完成三相整流，用面板上的升壓旋鈕調節氙燈直流工作電壓至 400±5%伏。移相模塊線路板除了能產生多路電壓源以外，板上的 MC14538 觸發器控制分頻與脈寬值，其參數由手動調節 RC 電路或者程控調整的 PLC 方波確定。信號觸發 NE555 又經選通開關驅動 IGBT 晶閘管的 B端。IGBT 移相控制：起燃電路須通過短暫的高頻高壓脈沖擊穿燈內氣體形成火花放電通道，而后保持氙燈預燃狀態宜用小電流200mA 和約2KV高壓。腔內氣體經觸發電離，預燃電路維持激光放電。當放電IGBT開關截止，燈管與蓄能電網隔離，電解電容10mF/450V并聯成組充電；放電IGBT開關導通，蓄能電網才向燈管放電。

     激光焊接機是非常精密的設備，了解激光電源的奧妙對我們無論是操作還是維護都是有很大幫助的。
